KNX barošanas bloku izvēle
Kā izvēlēties pareizo KNX barošanas bloku: saskaitīt ierīču strāvu, izvēlēties 320 vai 640 mA, atstāt rezervi un pareizi izvietot līnijā.
KNX barošanas bloks ir visnenovērtētākā kopnes sastāvdaļa. Tas piegādā 30 V līdzspriegumu, kas baro katru ierīci, un tajā pašā pārī pārnes datus. Nepietiekams jaudas bloks padara kopni nestabilu zem slodzes; ignorējot izvietojumu, attālās ierīces izkrīt. Tā aprēķins ir vienkārša aritmētika — šis ceļvedis to soli pa solim izskaidro.
Ko dara KNX barošanas bloks
Vairāk nekā tikai barošanas bloks.
KNX barošanas bloks izvada stabilizētu 30 V līdzspriegumu un integrē droseli (induktoru), kas atdala datus no barošanas, ļaujot abiem dalīt vienu vītā pāra vadu. Tāpēc nevar aizstāt ar parastu 30 V līdzsprieguma bloku — bez droseles telegrammas tiek īsslēgtas.
Katram līnijas segmentam vajadzīgs tieši viens KNX barošanas bloks. Divi bloki vienā segmentā vai divu segmentu barošana no viena bloka caur savienotāju izraisīs kļūmes.
- Izvada stabilizētu 30 V līdzspriegumu (ierīces strādā līdz ~21 V)
- Iebūvēta drosele atdala datus no barošanas
- Viens barošanas bloks katram līnijas segmentam
- Nekad neaizstājiet ar parastu 30 V līdzsprieguma bloku
| Kopnes spriegums | 30 V DC nominālais |
| Min. pie ierīces | ≈ 21 V |
| Uz līnijas segmentu | 1 bloks |
| Tipiskie nomināli | 320 / 640 / 1280 mA |
Kā aprēķināt bloku
Saskaitiet ierīču strāvu, pēc tam pievienojiet rezervi.
Katrai KNX ierīcei datu lapā ir norādīts kopnes strāvas patēriņš, parasti 5–15 mA. Saskaitiet visu līnijas segmenta ierīču patēriņu; šai summai jābūt komfortabli zem bloka nomināla. Piemēram, 640 mA bloks ērti baro desmitiem tipisku ierīču.
Atstājiet rezervi — mēģiniet izmantot ne vairāk kā ~80 % no nominālās strāvas, lai sistēma panes nākamos papildinājumus un ieslēgšanās strāvu. Ja segments pārsniedz bloka jaudu, sadaliet to ar līnijas/segmenta savienotāju un pievienojiet otru bloku.
- Saskaitiet katras ierīces kopnes strāvu (datu lapa, ~5–15 mA katra)
- Izvēlieties nominālu ar ≥ 20 % rezervi (320 / 640 / 1280 mA)
- Smagi segmenti: sadaliet ar savienotāju + otru bloku
- Ņemiet vērā ieslēgšanās strāvu un nākamās ierīces
| Tipisks ierīces patēriņš | 5–15 mA |
| Mērķa noslodze | ≤ 80 % no nomināla |
| Ja pārsniedz jaudu | sadaliet segmentu + pievienojiet bloku |
Šaubu gadījumā izvēlieties vienu izmēru lielāku. Cenas starpība starp 320 mA un 640 mA ir maza salīdzinājumā ar pārslogotas kopnes diagnostikas izmaksām pabeigtā projektā.
Izvietojums un attāluma noteikumi
Kur atrodas bloks, ir tikpat svarīgi kā tā izmērs.
Attāluma ierobežojumi tiek mērīti no barošanas bloka: neviena ierīce nedrīkst būt tālāk par 350 m kabeļa no sava bloka, nevienas divas ierīces — tālāk par 700 m, un kopējais kabelis vienā līnijā ≤ 1000 m. Bloka izvietošana līnijas centrā saīsina sliktākā gadījuma ceļu.
Lielos segmentos otrs barošanas bloks var paplašināt sasniedzamību, taču ievērojiet ražotāja noteikumus par minimālo attālumu starp blokiem.
- ≤ 350 m no bloka līdz jebkurai ierīcei
- ≤ 700 m starp jebkurām divām ierīcēm
- ≤ 1000 m kopējais kabelis vienā līnijā
- Izvietojiet bloku centrā, lai saīsinātu sliktākā gadījuma posmus
Šie attālumi ir tādi paši kā mūsu KNX topoloģijas un kabeļa montāžas ceļvežos — barošana, topoloģija un kabeļošana ir viena projektēšanas problēma, nevis trīs.
Uzticamība un laba prakse
Daži ieradumi novērš lielāko daļu kopnes kļūmju.

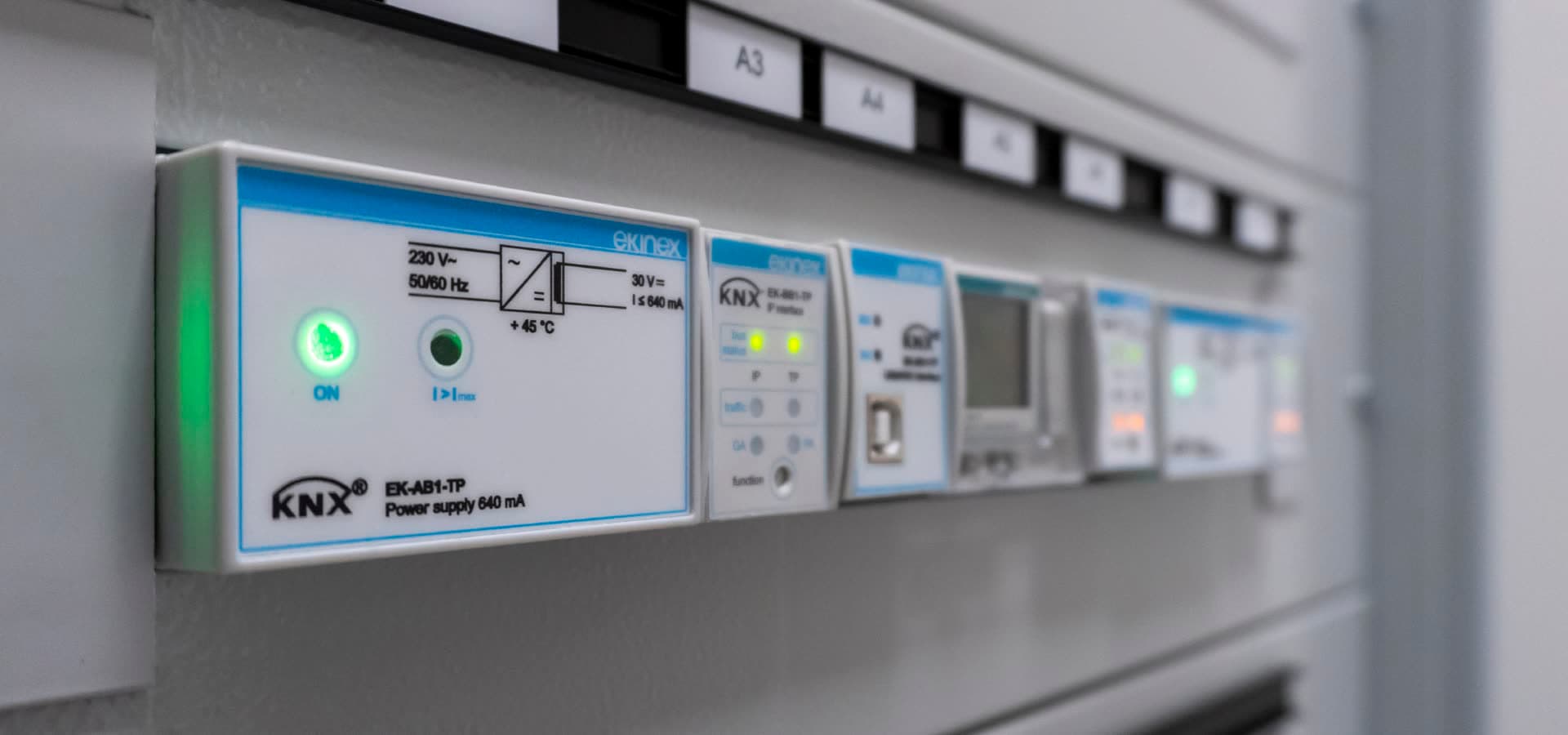

Uzstādiet bloku uz DIN sliedes sadales skapī kopā ar pārējiem KNX komponentiem, marķējiet to un pierakstiet, kuru līniju tas baro. Kritiskām sistēmām daži integratori nodrošina atsevišķus blokus katrai funkcionālajai zonai, lai kļūme tiktu ierobežota.
Pārbaudiet bloka diagnostikas LED nodošanas laikā un pierakstiet izmērīto kopnes spriegumu vistālākajā ierīcē — tam zem slodzes komfortabli jāpaliek virs ierīces minimuma.
- DIN sliedes montāža sadales skapī, skaidri marķēta
- Atsevišķi bloki katrai zonai kļūmju ierobežošanai (kritiski objekti)
- Pārbaudiet kopnes spriegumu vistālākajā ierīcē zem slodzes
- Dokumentējiet rezerves strāvas jaudu
