KNX grupu adresēšana
Grupu adreses ir vieta, kur patiesībā dzīvo KNX funkcijas. Lūk, kā tās darbojas un kā tās strukturēt, lai projekts paliktu pārvaldāms gadu desmitiem.
Ja individuālās adreses apraksta, kur atrodas ierīce, grupu adreses apraksta, ko tā dara. Katrs pogas nospiediens, aptumšošanas komanda un statusa atjauninājums ceļo pa grupas adresi. Pareizi izveidota grupu adrešu struktūra notur projektu lasāmu nākamajam inženierim pēc gadiem; nepareiza — pat maza sistēma kļūst par labirintu. Šis ceļvedis aptver modeli un shēmu, kas mērogojas.
Kā darbojas grupu adreses
Kopīga adrese savieno sūtītāju ar saņēmējiem.

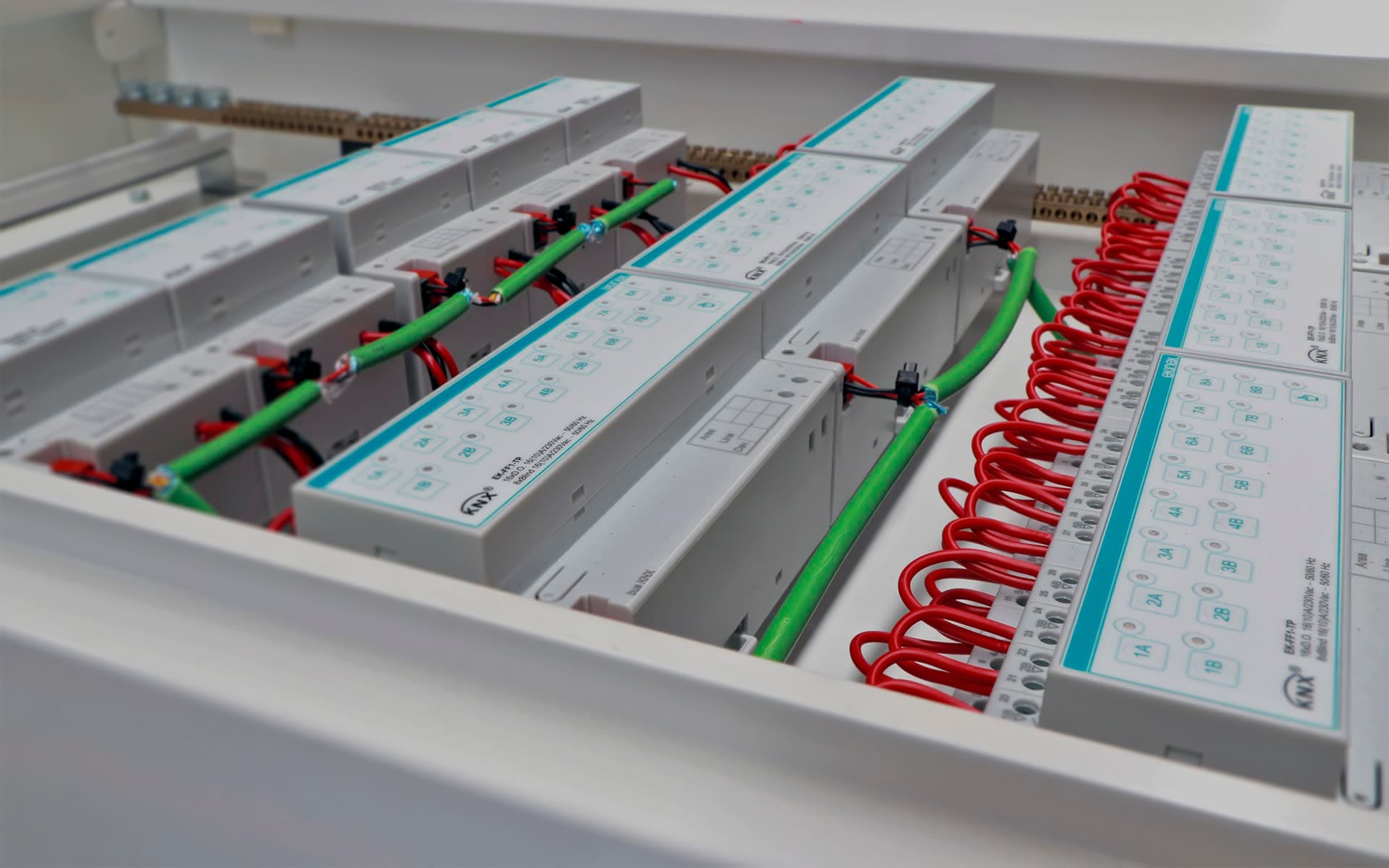

Grupas adrese ir loģisks kanāls. Poga nosūta telegrammu uz grupas adresi; katrs izpildmehānisms, kas abonējis šo adresi, uz to reaģē. Viena poga var vadīt daudzus izpildmehānismus, un viens izpildmehānisms var klausīties daudzas adreses — bez jebkādām fiziskām vadojuma izmaiņām.
Grupu adreses nav atkarīgas no topoloģijas. Tieši šī atsaiste ir KNX elastības pamatā: jūs varat mainīt to, ko dara poga, vai pievienot ierīci esošai funkcijai tikai ETS.
- Sūtītājs (piem., poga) raksta grupas adresē
- Saņēmēji (piem., izpildmehānismi), kas to abonējuši, reaģē
- Gan viens-pret-daudziem, gan daudzi-pret-vienu ir normāli
- Katra adrese nes vienu datu punkta tipu (DPT) — slēdzis, aptumšošana, %, °C…
Saskaņojiet datu punkta tipu (DPT) abos galos. 1 bita slēdža objekta savienošana ar 1 baita procentu objektu ir klasiska iesācēju kļūda — ETS brīdina, taču ir vērts saprast, kāpēc.
Galvenā / vidējā / apakš struktūra
KNX grupu adreses izmanto trīs līmeņu numerāciju.
Grupu adreses parasti raksta trīs līmeņos — galvenā/vidējā/apakš, piem., 1/2/5. ETS atbalsta arī divu līmeņu un brīvas struktūras, taču trīs līmeņi ir profesionālais standarts, jo dod divus grupēšanas slāņus pirms individuālā datu punkta.
Izplatīta konvencija piešķir galveno grupu funkcijas kategorijai (apgaismojums, žalūzijas, HVAC), vidējo grupu atrašanās vietai vai apakšfunkcijai (stāvs, telpa vai “slēgšana pret aptumšošanu pret statusu”), bet apakšgrupu — individuālajam datu punktam.
- Galvenā grupa — funkcijas kategorija (piem., 1 = apgaismojums)
- Vidējā grupa — atrašanās vieta vai apakšfunkcija (piem., pēc stāva)
- Apakšgrupa — individuālais datu punkts
- Trīs līmeņi (galvenā/vidējā/apakš) ir profesionālais standarts
| Formāts | galvenā / vidējā / apakš |
| Galvenās grupas | 0–31 |
| Vidējās grupas | 0–7 |
| Apakšgrupas | 0–255 |
Shēma, kas mērogojas
Konsekvence lielos projektos ir svarīgāka par atjautību.
Izvēlieties vienu shēmu projekta sākumā un piemērojiet to visur. Neatkarīgi no tā, vai organizējat galvenokārt pēc funkcijas vai pēc ēkas atrašanās vietas, noteikums ir tas pats: tai jābūt paredzamai, lai jebkurš varētu uzminēt, kur atrodas adrese.
Nosauciet katru grupas adresi aprakstoši (piem., “Apgaismojums / Pirmais stāvs / Virtuves griesti — slēdzis”). ETS eksportē šo struktūru; skaidri nosaukumi padara nodošanas dokumentu patiesi noderīgu.
- Izlemiet — vispirms funkcija vai vispirms atrašanās vieta — un nekad nejauciet
- Nosauciet adreses pilnībā, nevis ar kriptiskiem kodiem
- Rezervējiet diapazonus nākamajiem papildinājumiem
- Dokumentējiet shēmu, lai nākamais inženieris tai sekotu
Biežākās kļūdas, no kurām izvairīties
Lielākā daļa grupu adrešu problēmu ir pašu radītas.
Atkārtotās problēmas ir: shēmas trūkums (adreses veidotas pēc nejaušības principa), nesaskaņoti datu punktu tipi un vienas adreses pārslogošana ar nesaistītām funkcijām. Katra padara projektu grūtāk paplašināmu un atkļūdojamu.
Plānojiet adrešu telpu tāpat kā topoloģiju — pirms nodošanas ekspluatācijā, nevis tās laikā. Šeit pavadītais laiks atmaksājas katrreiz, kad sistēma tiek modificēta.
- Nav saskaņotas shēmas → nepārvaldāms projekts
- Nesaskaņoti DPT → ierīces, kas nesarunājas
- Viena adrese dara pārāk daudz → mulsinoša uzvedība
- Nav rezervētu diapazonu → haotiski vēlāki papildinājumi
Virasmart inženieri izstrādā pilnu grupu adrešu struktūru kā daļu no katra KNX projekta, lai jūsu sistēma paliktu tīra un paplašināma. Sazinieties ar mums pirms nodošanas ekspluatācijā.
